니켈 합금 원활한 파이프의 초음파 테스트 요구 사항은 무엇입니까?

이봐! 니켈 합금 원활한 파이프의 공급 업체로서, 나는 종종 이러한 파이프의 초음파 테스트 요구 사항에 대해 질문받습니다. 그래서 저는이 블로그 게시물을 모아 주제에 대한 통찰력을 공유 할 것이라고 생각했습니다.

우선, 초음파 테스트가 니켈 합금 원활한 파이프에서 왜 그렇게 중요한지 이해해 봅시다. 니켈 합금은 우수한 내식성, 고강도 및 우수한 열 안정성으로 인해 항공 우주, 화학 가공 및 발전과 같은 다양한 산업에서 널리 사용됩니다. 그러나 이러한 파이프가 이러한 산업의 엄격한 품질 표준을 충족하도록하려면 균열, 다공성 및 포함과 같은 내부 결함이 없는지 확인해야합니다. 그것이 초음파 테스트가 시작되는 곳입니다.

초음파 테스트의 작동 방식

초음파 테스트는 파이프의 내부 결함을 감지하기 위해 높은 주파수 음파 (보통 20,000Hz 이상)를 사용합니다. 트랜스 듀서는 이러한 음파를 파이프로 보냅니다. 파도가 결함이 발생하면 사운드 에너지의 일부가 트랜스 듀서에 다시 반사됩니다. 이 반사 신호는 결함의 크기, 위치 및 특성을 결정하기 위해 분석됩니다.

니켈 합금 원활한 파이프의 초음파 테스트 표준

니켈 합금 원활한 파이프의 초음파 테스트를 통제하는 몇 가지 국제 표준이 있습니다. 가장 일반적으로 사용되는 표준 중 하나는 ASTM A450/A450M입니다. 이 표준은 탄소, 페라이트 합금 및 오스테 나이트 합금 강관 더미 및 튜브에 대한 일반적인 요구 사항을 제공합니다. 또한 초음파 테스트와 관련된 특정 섹션이 있으며, 이는 다양한 유형의 결함에 대한 수용 기준을 지정합니다.

또 다른 중요한 표준은 ASME 섹션 V입니다. ASME 보일러 및 압력 용기 코드 의이 섹션은 초음파 테스트를 포함한 비파괴 검사 방법에 중점을 둡니다. 테스트, 장비 교정 및 결과 해석에 대한 자세한 절차를 제공합니다.

장비 요구 사항

니켈 합금 원활한 파이프의 초음파 테스트와 관련하여 사용 된 장비는 특정 요구 사항을 충족해야합니다. 트랜스 듀서는 파이프 두께와 직경에 적합한 주파수와 빔 각도를 가져야합니다. 더 얇은 파이프의 경우 더 높은 주파수 변환기 (예 : 5-10MHz)가 더 나은 해상도를 제공 할 수 있으므로 종종 사용됩니다. 두꺼운 파이프의 경우, 더 낮은 주파수 변환기 (예 : 2-2.5MHz)가 재료에 더 깊이 침투 할 수 있기 때문에 더 적합 할 수 있습니다.

초음파 결함 검출기는 기준 블록을 사용하여 정기적으로 교정해야합니다. 이 기준 블록은 테스트중인 파이프와 동일하거나 유사한 재료로 만들어지며 알려진 크기와 모양의 인공 결함이 있습니다. 교정은 장비가 파이프의 결함을 정확하게 감지하고 측정 할 수 있도록합니다.

테스트 절차

니켈 합금 원활한 파이프의 테스트 절차는 일반적으로 파이프 표면의 육안 검사로 시작합니다. 표면 불규칙성 또는 오염 물질은 초음파 테스트 결과에 영향을 줄 수 있으므로 파이프 표면은 깨끗하고 매끄럽게해야합니다.

다음으로, 커플 링 제가 파이프 표면에 적용됩니다. 이 에이전트는 초음파 파를 트랜스 듀서에서 파이프로 옮기는 데 도움이됩니다. 일반적인 커플 링제에는 물, 오일 및 글리세린이 포함됩니다.

트랜스 듀서는 파이프 표면을 따라 체계적인 방식으로 움직입니다. 종 방향 테스트를 위해, 트랜스 듀서는 종 방향 결함을 감지하기 위해 파이프 축과 평행하게 이동된다. 원주 테스트를 위해, 트랜스 듀서는 원주 둘레 주위로 이동하여 원주 결함을 찾습니다.

테스트 중에 연산자는 결함 검출기 화면에서 초음파 신호를 모니터링해야합니다. 결함 신호가 감지되면 연산자는 파이프의 결함 위치를 표시하고 진폭 및 시간과 같은 신호 특성을 기록합니다.

수락 기준

니켈 합금 원활한 파이프의 초음파 테스트에 대한 수용 기준은 응용 프로그램 및 고객의 요구 사항에 따라 다릅니다. 일반적으로, 파이프의 기계적 특성 또는 성능에 영향을 미치지 않는 작은 결함이 허용 될 수 있습니다. 그러나 파이프 고장으로 이어질 수있는 균열과 같은 크거나 중요한 결함은 일반적으로 허용되지 않습니다.

예를 들어, ASTM A450/A450M에 따르면, 원활한 파이프의 선형 표시 (예 : 균열)의 최대 허용 길이는 파이프의 벽 두께의 특정 비율로 제한 될 수 있습니다.

공급 업체로서의 경험

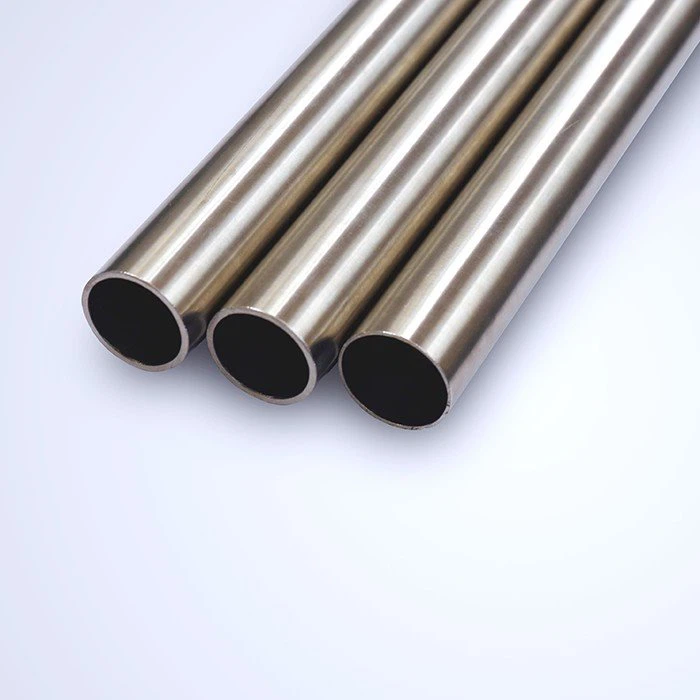

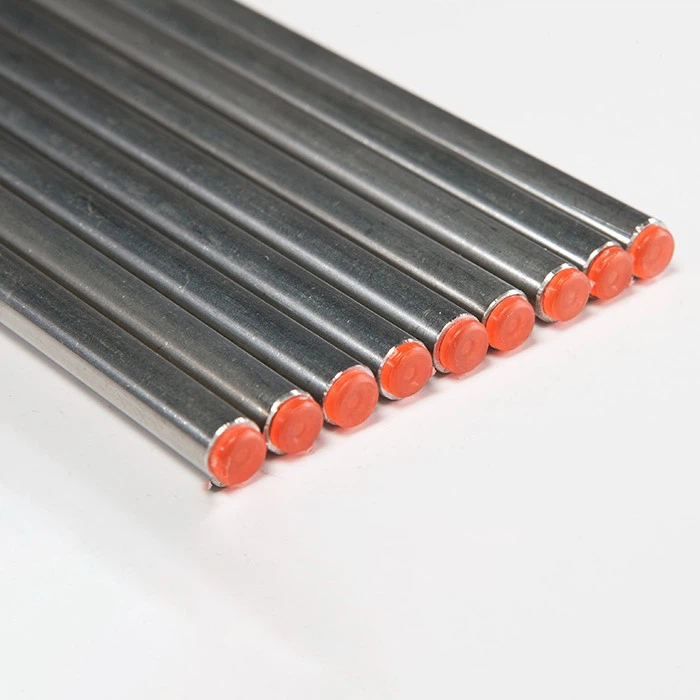

공급 업체로니켈베이스 강관,,,스테인레스 스틸 니켈 파이프, 그리고C276 합금 원활한 파이프, 우리는 초음파 테스트에 대한 광범위한 경험을 가지고 있습니다. 우리는 파이프의 품질을 보장하기 위해 엄격한 테스트 절차를 따르는 훈련 및 인증 초음파 테스트 운영자 팀이 있습니다.

또한 고품질 초음파 테스트 장비에 투자하고 정확하고 신뢰할 수있는 결과를 보장하기 위해 정기적으로 교정 및 유지 관리합니다. 우리의 집 테스트 시설을 통해 고객에게 배송되기 전에 모든 파이프에서 초음파 테스트를 수행 할 수 있습니다.

결론

초음파 테스트는 니켈 합금 원활한 파이프의 품질 관리 프로세스의 중요한 부분입니다. 적절한 표준에 따라 올바른 장비를 사용하고 적절한 테스트 절차를 구현함으로써 파이프에 내부 결함이없고 고객의 고품질 요구 사항을 충족 할 수 있습니다.

고품질 니켈 합금 원활한 파이프 시장에 있고 초음파 테스트 과정에 대해 더 알고 싶거나 다른 질문이 있으시면 언제든지 우리에게 연락하십시오. 우리는 항상 채팅을하고 특정 요구에 대해 토론하게되어 기쁩니다.

참조

• ASTM A450/A450M 탄소, 페라이트 합금 및 오스테 나이트 합금 강관 더미 및 튜브에 대한 일반적인 요구 사항에 대한 표준 사양
• ASME 섹션 v 비파괴 검사
